Une révision complète de l’installation électrique semble simple dans son concept. Cependant, cela peut devenir compliqué lorsque vous devez planifier votre budget pour cela. En dessinant les grandes lignes de votre installation électrique, vous pouvez faciliter le processus. Découvrez nos 10 meilleurs outils pour dessiner un schéma électrique.
Quel logiciel est nécessaire pour créer un schéma électrique ?
Il existe une variété de logiciels sur le marché pour générer des schémas électriques :
- Un programme gratuit pour concevoir des schémas Les fonctions qu’ils remplissent sont généralement simples, cependant ils sont parfaits pour ceux qui n’ont pas besoin d’un logiciel spécialisé.
- Les applications payantes qui ont des fonctions plus avancées et sont conçues pour les professionnels du secteur ;
- Les versions freemium qui ne sont pas gratuites mais qui peuvent être essayées sans frais.
Une personne qui souhaite simplement mettre ses idées sur papier pourra utiliser sans problème un programme open-source qui offre toutes les fonctions essentielles dont elle a besoin. En revanche, les professionnels seront plus enclins à utiliser un programme payant, qui leur permet de tracer le plan plus facilement et dont le coût d’achat sera amorti après plusieurs projets.

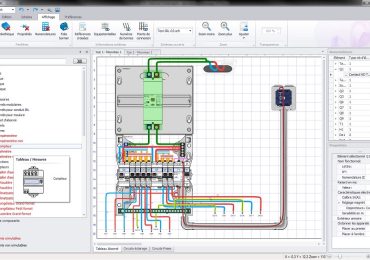

Les 10 meilleurs logiciels de schémas électriques
Schemaplic
Schemaplic est un programme disponible sur abonnement qui est efficace et très pratique.
Il permet de concevoir et de simuler des schémas électroniques, électriques ou encore des schémas de câblage énergétique. Il est spécialement conçu pour les électriciens.
ProfiCAD
ProfiCAD est l’un des programmes gratuits les plus connus pour les schémas électriques. Il peut être utilisé pour dessiner vos conceptions même si vous êtes un individu qui débute. Il vous permet d’effectuer de nombreux calculs, mais les professionnels ne l’utilisent pas.
AutoCAD
AutoCAD est un logiciel qui vous permet de créer toutes sortes de dessins, y compris des schémas électriques. Il est doté de nombreuses fonctionnalités professionnelles, ce qui en fait un choix privilégié pour les électriciens, les ingénieurs et les architectes. La caractéristique la plus impressionnante de ce programme est ses possibilités infinies de conception à l’aide de techniques 2D et 3D.
Il s’agit d’un logiciel gratuit avec la possibilité d’une période d’essai de 30 jours.
Intelliplus Électricité
Ce programme a beaucoup de points communs avec AutoCAD en termes de conception et aussi dans ses capacités pour les professionnels. Vous pouvez choisir d’intégrer directement dans votre plan la dernière norme, la norme française C15 100 de la NF ou la norme européenne HD 384. C’est également gratuit.
DS Elec
DS Elec est un outil de schémas électriques convivial, accompagné d’une bibliothèque d’exemples de schémas et de symboles qui peuvent être utiles aux novices. Le seul inconvénient est que le logiciel n’est pas totalement gratuit.
QElectrotech
QElectrotech est une application facile à maîtriser, puisqu’il s’agit d’un système de glisser-déposer. C’est un programme OpenSource.
KiCad
Ce logiciel peut être téléchargé gratuitement. Il vous permet, en plus de créer vos schémas électriques, d’inclure un circuit électrique, ce qui n’est pas requis par les autres programmes.
See Electrical
Avec ce programme, vous pouvez choisir entre différents types de conception, ce qui peut également affecter le prix. Il s’agit d’un logiciel 100% Windows.
SchemBAT
Vous pouvez créer divers diagrammes à l’aide de ce programme, notamment un schéma unifilaire et un schéma de différents câblages. Il est fortement recommandé pour les professionnels comme pour le grand public. SchemBAT n’est pas gratuit.
