À l’approche des chaleurs estivales, l’opportunité d’installer un système de refroidissement de l’air dans votre maison est attrayante. Il existe de nombreux modèles disponibles, mais la plupart d’entre eux nécessitent le câblage d’un circuit électrique pour fonctionner. Quelles sont les précautions de sécurité à prendre ? Comment raccorder votre unité de climatisation ? Suivez nos conseils pour garantir une installation efficace.
Précautions à prendre lors de l’installation de votre climatiseur à moteur électrique
La norme NF C 15-100 qui s’applique à l’électricité utilisée dans les habitations s’applique également à l’installation des climatiseurs. Elle interdit notamment de brancher un climatiseur sur une prise électrique standard. En réalité, l’appareil doit être fixé au tableau électrique et être alimenté par un circuit spécial.

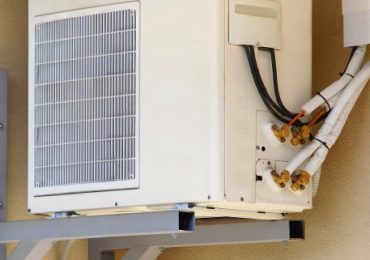

Un système de climatisation se compose généralement de deux unités qui sont l’une extérieure et l’autre intérieure. Elles sont reliées par deux tuyaux de réfrigérant ainsi qu’un tuyau d’évacuation et des câbles électriques. La manipulation du fluide frigorigène (qui transporte le froid) est réglementée pour des raisons environnementales et de sécurité. C’est pourquoi il est conseillé de contacter un expert pour installer votre système de refroidissement.
Comment installer votre climatiseur ?
L’unité intérieure doit être placée en tenant compte de la circulation de l’air et de manière à ne pas provoquer de courants d’air. Il est également essentiel de prévoir la dispersion de l’eau de condensation à un endroit plus bas que l’unité intérieure. L’unité extérieure peut être placée sur le sol ou sur le dessus, mais aussi près que possible de l’unité intérieure.
DunePose d’une gaine électrique et passage des câbles en rénovationIl est important de noter que la longueur de la conduite de gaz reliant les unités extérieure et intérieure doit être d’au moins deux à trois mètres afin de permettre l’expansion du gaz.
Une fois les emplacements déterminés L’unité intérieure est positionnée sur la plaque de montage, puis le mur est percé pour permettre le passage de la canalisation de réfrigérant et de l’alimentation électrique (diamètre 65-70 millimètres). Sur l’unité extérieure, le tuyau de vidange est raccordé, en veillant à ce que l’eau s’écoule correctement. L’unité de ventilation doit être placée à l’avant, en veillant à respecter les dégagements de 60 cm en avant et au-dessus, et de 10 centimètres sur les côtés, et à l’arrière. Une fois les deux unités connectées, les tuyaux de raccordement du réfrigérant peuvent être raccordés en suivant les directives du fabricant.
Le raccordement électrique d’un climatiseur
L’alimentation électrique que vous choisissez dépend de la puissance du climatiseur. Vérifiez les instructions fournies par le fabricant ou rapprochez vous d’un professionnel de climatisation le cannet pour vous assurer que votre système est correctement dimensionné.
L’alimentation générale est construite sur le côté intérieur de l’unité, pour les unités de faible puissance, et sur le côté extérieur de l’unité pour les unités de puissance supérieure. Un câble 3×2,5 mm2 R2V/1000V est généralement utilisé à cet effet. L’alimentation doit être connectée à un circuit séparé, et protégée par le tableau électrique par un disjoncteur avec une capacité de 16 A ainsi que le différentiel de 30 mA.
DuneElectricité d’une piscine : tout savoir sur l’installation du tableau électriqueN’oubliez pas de relier l’unité à la terre pour protéger les personnes des chocs électriques.
Pour relier l’unité extérieure à l’unité intérieure afin de connecter les deux unités, un câble de 1,5 millimètre avec 3 à 6 fils est suffisant.
