Vous souhaitez moderniser ou installer le système électrique de votre maison ? Vous recherchez des détails sur le fonctionnement du réseau électrique ? Cet article vous aidera à découvrir toutes les informations nécessaires sur le tableau électrique : ses fonctions, les différents types de tableaux électriques et les composants qui le constituent, les normes en vigueur… Ainsi, vous pourrez comprendre tout ce qu’il faut savoir sur cette source d’énergie électrique vitale pour la maison !
La présentation du tableau électrique
A quoi sert-il exactement ?
On l’appelle aussi panneau modulaire, panneau de protection ou panneau de distribution Le tableau électrique est l’élément le plus important du câblage électrique de votre habitation .
Il a la forme d’un boîtier électrique en plastique qui sert de logement aux différents éléments qui le composent : disjoncteurs, compteur électrique, interrupteurs différentiels et parafoudre, etc. Ils sont disponibles en différentes tailles, en fonction des dimensions de la maison et de ses besoins.
Son rôle est de connecter tous les circuits électriques de la maison (circuits simples, circuits spécialisés et circuits domotiques) et de les protéger contre les courts-circuits, les surtensions et les incendies électriques.
Il est chargé de transmettre le courant fort à tous les appareils de la maison (lumières, appareils, prises, lampes, chauffage, etc.) et permet de couper les appareils de manière séparée si nécessaire.
En outre, il protège les personnes à l’intérieur des dangers d’électrocution (s’il est conforme à la norme et sécurisé).
Si vous souhaitez séparer une partie de votre maison du tableau principal lorsqu’il s’agit d’un bureau ou d’une location, il est possible de le faire en utilisant le tableau séparé qui fonctionne de la même manière et couvre une variété de circuits, mais qui n’est pas relié au tableau principal.
Le câblage électrique du tableau modulaire
La norme NF C 15-100 donne des indications sur l’emplacement de vos tableaux.
Il doit être placé en haut du mur, dans un espace accessible de l’ appartement ou de la maison et, s’il existe, dans la gaine technique du logement (GTL), établie à proximité de l’entrée principale , du branchement , ou dans une dépendance qui lui est annexée, comme le garage.
L’emplacement doit Son emplacement doit être sec et exempt de toute intrusion d’humidité et, surtout, hors de portée des enfants.
Choisir l’équipement approprié : les différents tableaux électriques
Bien entendu, vous ne choisirez pas le tableau identique en fonction des dimensions et de la complexité de l’installation électrique de votre maison. Choisissez le nombre de rangées (1 à 4) et le nombre de modules (jusqu’à 52) qui répondront le mieux à vos besoins.
Il est important de noter qu’il est essentiel de choisir un système de distribution plus grand que ce dont vous avez réellement besoin pour vous permettre d’incorporer ultérieurement de nouveaux circuits électriques.
Ces équipements sont disponibles au rayon électricité de tous les magasins de bricolage ainsi que dans les magasins spécialisés en France, soit vides et non finis (juste le conteneur), soit précâblés et pré-équipés (déjà avec les modules nécessaires aux installations électriques).
L’achat d’un tableau électrique de base
Le prix varie uniquement en fonction de la taille et de la marque. Le coût d’un tableau simple est généralement de 40EUR .
Si vous décidez d’opter pour cette option, vous devrez terminer votre achat en achetant tous les composants nécessaires au raccordement de vos circuits électriques ; cependant, cela vous permettra d’avoir la possibilité de réaliser une installation électrique sur mesure, correspondant précisément à vos besoins.
Acheter un tableau électrique pré-équipé
Le prix dépend du nombre de rangées et de modules ainsi que de la marque, mais il est considérablement plus élevé, jusqu’à 1300 euros, en fonction des composants déjà inclus dans le tableau.
Dans ce cas, le panneau pré-équipé est évolutif et n’est pas complètement rempli pour permettre l’ajout de modules supplémentaires.
Il est facile à installer chez soi, il est livré déjà câblé et pré-câblé conformément à la norme électrique en vigueur NF C 15-100.

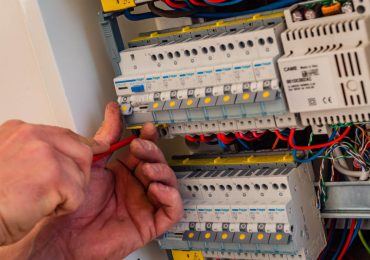

Les composants d’un tableau électrique complet
Incorporant divers équipements de sauvegarde des circuits électriques Le coffret est conçu pour répondre aux exigences de votre habitation.
Il dispose d’un emplacement pour noter la liaison entre le module et le circuit auquel il se rapporte, ce qui est indispensable pour toute modification ou intervention sur le tableau.
Le disjoncteur en général (500 mA)
Appelé aussi Disjoncteur de branchement Il coupe l’alimentation de l’ensemble de l’installation électrique .
C’est la liaison entre votre circuit et l’alimentation de votre fournisseur d’électricité.
Le disjoncteur du circuit différentiel
Il sert à protéger le matériel, les personnes ainsi que les équipements électriques Il détecte les fuites électriques (un défaut d’isolement peut être identifié par une différence d’intensité entre deux conducteurs) et les courts-circuits , et coupe automatiquement le courant pour réduire les risques d’électrocution.
Il s’adapte à la puissance choisie par le fournisseur d’énergie et augmente si cette puissance est dépassée en raison du fonctionnement simultané de plusieurs appareils.
L’interrupteur différentiel
Avec une sensibilité de 30 milliampères, il fonctionne comme un disjoncteur différentiel mais il ne protège pas des surintensités.
Il est utilisé pour les appareils délicats (alarmes de congélateurs, appareils informatiques, etc…), car, selon le type, il continuera à fonctionner en cas de microcoupure du circuit.
Lorsqu’il est placé en début de rangée, il coupe le flux électrique de toute la rangée en cas de défaut d’isolement.
Il existe trois catégories principales :
- Le type AC est utilisé pour un usage général,
- Le type A est un type de qui est utilisé pour des circuits spécifiques (plaques de cuisson et machine à laver…),
- Le type B est utilisé pour décrire le courant continu (éolienne par exemple).
Il existe en différentes intensités, de 25 à A. Il peut être choisi en fonction de la puissance nominale de votre habitation.
Des disjoncteurs qui se divisent
Après avoir remplacé le fusible Le disjoncteur protège l’appareil ou le groupe de prises auquel il se connecte contre les surintensités et les courts-circuits.
Le fusible qui a sauté a dû être remplacé ; le disjoncteur a juste besoin d’être réarmé.
Le parafoudre modulaire
Obligatoire dans de nombreux départements français en raison de l’éventualité d’un coup de foudre, ce dispositif placé immédiatement après le disjoncteur sert de protection au circuit qui crée la liaison avec la terre.
Les borniers électriques
Appelé également bornier ou tableau de répartition Le bornier électrique est un boîtier indispensable qui sert de liaison entre le conducteur ainsi que les réseaux extérieurs (phase neutre, phase terre).
Les modules complémentaires au tableau de distribution électrique.
Ces éléments domotiques non obligatoires permettent d’automatiser des circuits spécifiques ou d’économiser l’énergie :
- Le délesteur va couper les circuits non prioritaires une fois que la puissance autorisée par l’abonnement est atteinte, ce qui vous permet de profiter d’un abonnement à moindre coût.
- Le contacteur est ce qui permet aux appareils qui consomment de l’énergie de fonctionner pendant les heures pleines et les heures creuses.
- La minuterie qui peut être programmée pour allumer les appareils et les équipements.
- La minuterie qui est programmée pour éteindre automatiquement l’éclairage contrôlé après une durée déterminée
- L’interrupteur crépusculaire allume automatiquement les lumières à une heure déterminée
- L’interrupteur crépusculaire est relié à une cellule photoélectrique qui allume automatiquement une lumière lorsque l’intensité de la lumière naturelle diminue.
Attention aux normes électriques domestiques
La norme NF C 15-100 qui régit les systèmes électriques des habitations nouvellement construites ou rénovées, établit les normes qui assurent la sécurité des biens et des personnes.
Elle précise la structure du tableau modulaire
- Schéma d’installation visible
- La protection de chaque circuit est assurée par un dispositif supplémentaire de courant 30 mA (interrupteur différentiel ou disjoncteur)
- Mise à la terre
- La présence de la GTL (Gaine Technique d’Habitation)
- Le nombre et la position des prises, ainsi que des points lumineux
- Un grand nombre de circuits spécialisés
- Parafoudre si obligatoire…
