Vous envisagez d’améliorer le système électrique de votre maison ? Vous souhaitez ajouter ou déplacer une prise ou un interrupteur ? Vous pouvez réaliser certains travaux d’électricité par vous-même sans avoir recours à un électricien qui est un professionnel. Pour tout savoir sur les boîtes d’encastrement, élément crucial de l’équipement électrique à installer, lisez notre guide.

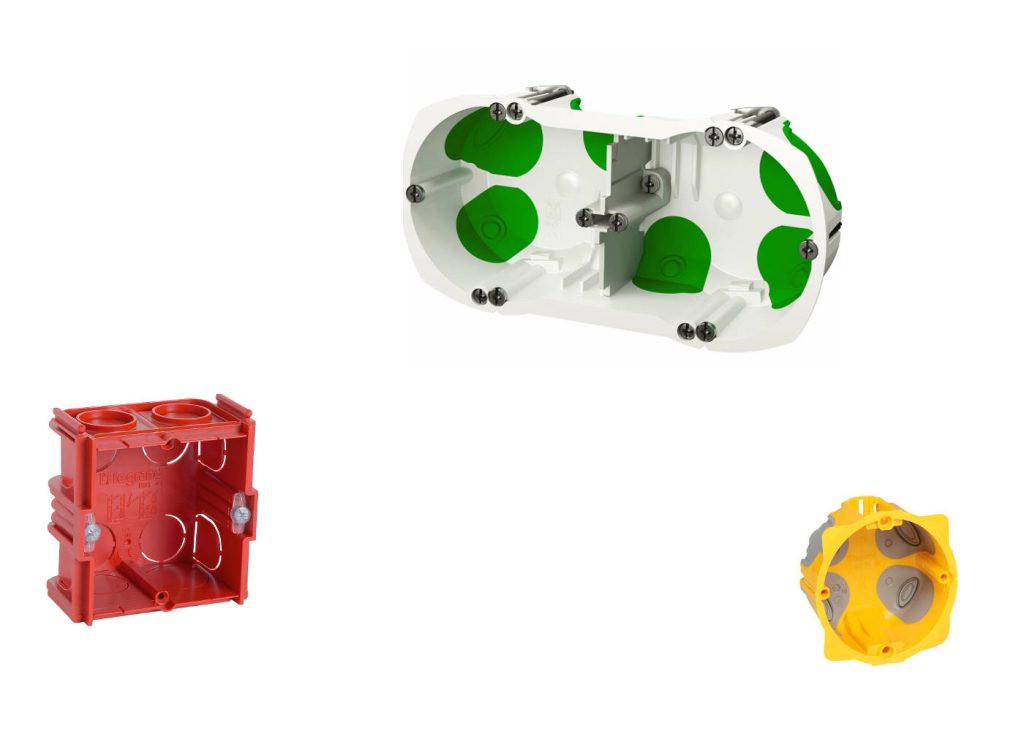

Qu’est-ce qu’une boîte d’encastrement exactement ?
Appelée aussi boîte de jonction ou boîte électrique Elle est similaire à la boîte de jonction en ce qui concerne son application.
Ce contenant isolant en plastique est une fixation mécanique de l’appareillage électrique (interrupteur à douille, prise de courant et luminaire) au plafond, au mur ou au sol.
Il sert à sécuriser le raccordement des câbles électriques à l’appareil en question et à assurer sa fixation (une fois installé dans la boîte, l’appareil ne peut plus bouger).
Les différentes boîtes d’encastrement : critères de choix
En fonction de l’emplacement prévu, vous pouvez choisir l’une des options des boîtes destinées à être utilisées pour :
- L’installation sur un matériau creux.
- L’installation sur un matériau plein.
Il existe également des équipements répondant à des besoins particuliers.
Les boîtes d’encastrement sont disponibles en dimensions simples triples, doubles ou quadruples, ainsi qu’en différentes profondeurs et diamètres.
Le choix d’une boîte d’encastrement est déterminé par le matériau
Pour les matériaux creux tels que le plâtre et les cloisons sèches (cloisons ou murs doublés) avec une lame d’air entre eux, il est recommandé d’utiliser une boîte d’encastrement conçue pour les cloisons et équipée de supports de fixation (ou de pattes).
Dans le cas de l’utilisation de matériaux solides comme la brique, le béton, la pierre ou les murs en plâtre, qui n’ont pas d’espace d’air derrière eux, on choisit d’utiliser une boîte qui doit être collée ou fixée sur le substrat.
Des boîtes multi-matériaux sont disponibles pour s’adapter à toutes les plateformes.
Modèles particuliers : DCL et BBC
Dans le cas de luminaires montés au plafond, un boîtier avec un couvercle universel DCL (Dispositif de Raccordement des Luminaires) est recommandé, voire exigé selon l’année de construction du bâtiment conformément à la norme NF C 15-100.
Vous pouvez également choisir une boîte d’encastrement étanche à l’air BBC qui est conçue pour empêcher toute fuite d’air et les ponts thermiques grâce au couvercle en caoutchouc. Elle est conforme à la RT2012.
La boîte blindée est utilisée pour réduire le champ électrique à l’intérieur du domicile des personnes souffrant d’électrosensibilité.
La profondeur de la boîte
Quatre profondeurs différentes sont disponibles pour répondre à vos besoins :
- 30 millimètres : utilisée pour les murs fins, notamment en rénovation.
- 40 millimètres : le modèle standard qui s’adapte parfaitement aux interrupteurs et prises standards
- 50 millimètres : utilisé pour faciliter le branchement des appareils domotiques grâce à l’espace supplémentaire disponible
- 60 millimètres : utilisé pour la construction de matériaux solides le plus souvent, parfait pour l’installation de dominos électroniques.
Le diamètre de la boîte
Deux diamètres sont disponibles :
- 67 mm : Modèle standard
- 85 mm : modèle spécialement conçu pour les prises électriques 32 A afin de faciliter le raccordement d’une plaque de cuisson, par exemple.
Des boîtes carrées ou rondes Multipostes ou simples ?
Il existe des boîtes rondes et des boîtes carrées. Il est important de noter que les boîtes carrées sont plus faciles à aligner et offrent plus d’espace pour les connexions ; cependant, ce ne sont pas les seuls avantages qu’elles ont par rapport aux boîtes rondes.
Si vous avez l’intention d’installer une série de prises en rangées (au-dessus de la surface de votre travail, par exemple), vous pourriez être intéressé par la boîte multiposte qui dispose de deux à quatre zones contiguës pour y placer les appareils électriques que vous souhaitez utiliser.
Comment installer un coffret d’encastrement pour appareils électriques ?
Une installation conforme à la norme NF C 15-100.
Pour garantir le respect des normes de sécurité Pour garantir le respect des normes de sécurité, il faut respecter la distance minimale suivante d’un pied par rapport au sol :
- 5 cm pour 16 prises de courant.
- 12 cm pour 32 prises de courant
- 90 à 130 centimètres pour les interrupteurs.
Pour permettre l’accès aux personnes à mobilité réduite, les appareils doivent être placés à une hauteur maximale comprise entre 40 et 130 centimètres.
