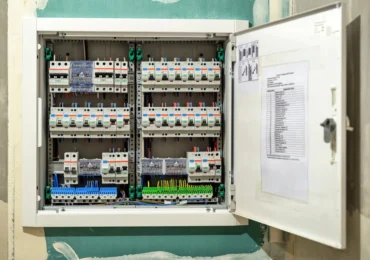

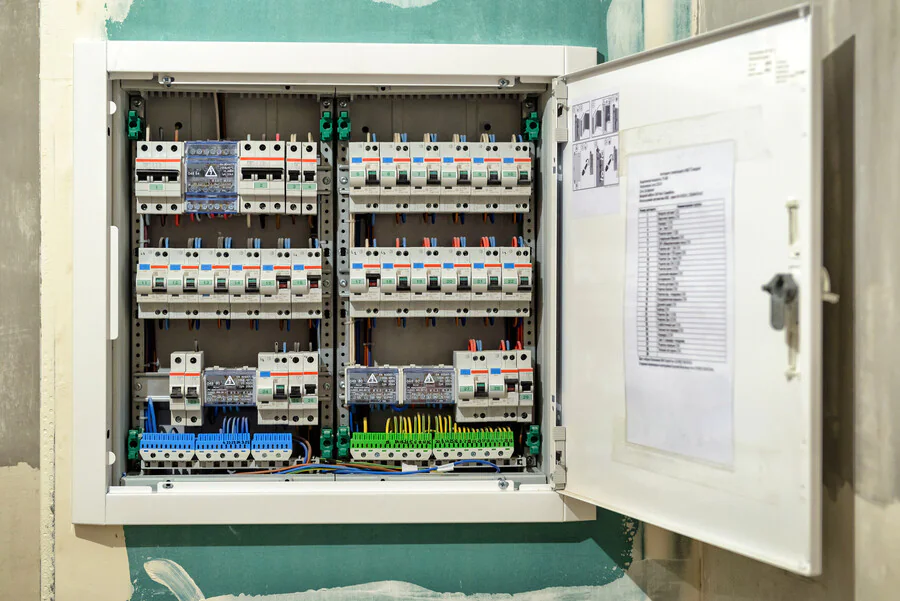

Le tableau électrique d’une habitation ou d’un bâtiment est essentiel pour alimenter l’électricité et protéger les personnes. Soigner sa conception permet de prévenir les risques et de faciliter la future maintenance.
Comment définir la structure idéale de son tableau électrique domestique ?
Pour définir la structure idéale d’un tableau électrique domestique, il est recommandé de se poser les bonnes questions. Les réponses apportées seront utiles au moment d’acheter un disjoncteur en ligne ou dans un magasin de bricolage.
Quelles questions se poser pour organiser les différents rangs, circuits et protections dans un tableau électrique de maison ?
Trois interrogations à se poser pour l’organisation du tableau électrique d’un logement reviennent en priorité :
- Quelle est la surface de votre logement ? La réponse va déterminer le nombre de rangées minimales nécessaires. Plus le logement est grand, plus le nombre de circuits augmente pour couvrir l’ensemble des pièces et des besoins, conformément à la norme NF C 15-100.
- Quels seront vos besoins futurs ? Vous devez anticiper et prévoir un espace libre qui permettra ultérieurement des ajouts au tableau (par exemple une climatisation). La norme impose de laisser 20 % d’emplacements libres.
- Quelle est la puissance souscrite ? La puissance souscrite est déterminante parce qu’elle conditionne le choix de la section des câbles d’alimentation et du disjoncteur électrique.
Comment répartir l’éclairage, les prises et les appareils puissants entre plusieurs disjoncteurs et interrupteurs différentiels ?
Il est indispensable de veiller à une bonne répartition pour éviter qu’une panne sur un circuit unique n’immobilise toute la maison. Voici les précautions à prendre :
- Assurez-vous de la mixité des circuits : ne placez jamais tous les circuits d’éclairage ou toutes les prises sous le même interrupteur différentiel. Divisez-les sur au moins deux rangées pour garantir une continuité de service en cas de défaut.
- Appliquez la règle de l’amont : un interrupteur différentiel (souvent 40A ou 63A) ne doit pas « porter » trop de circuits. La norme limite généralement à 8 disjoncteurs maximum par interrupteur différentiel.
- Veillez à l’équilibrage des charges : alternez les circuits de prises classiques et les circuits spécialisés (four, lave-linge) sur chaque rangée pour éviter de surcharger une seule ligne lors d’une utilisation simultanée.
Comment choisir les appareils de protection adaptés à chaque circuit de la maison ?
Pour prévenir les risques de surcharge et d’incendie domestique, il est primordial de tenir compte du calibre des appareils de protection afin de déterminer lesquels sont adaptés au logement.
Quels critères prendre en compte pour sélectionner les calibres et types de disjoncteurs pour chaque usage (cuisine, extérieur, chauffage, salle de bains) ?
Voici un tableau récapitulatif des recommandations à appliquer pour une installation électrique de qualité :
| Usage | Calibre Disjoncteur | Section de fil (Cuivre) | Type de Différentiel |
|---|---|---|---|
| Éclairage | 10A ou 16A | 1,5 mm² | Type AC |
| Prises de courant | 16A ou 20A | 1,5 ou 2,5 mm² | Type AC |
| Cuisine (Four / Lave-vaisselle) | 20A | 2,5 mm² | Type AC |
| Plaques de cuisson | 32A | 6 mm² | Type A (Obligatoire) |
| Lave-linge / Prise véhicule | 20A | 2,5 mm² | Type A |
| Chauffage électrique (jusqu’à 4500W) | 20A | 2,5 mm² | Type AC |
| Circuit extérieur (Abri, Portail) | 20A | 2,5 mm² | Type AC ou HPI |
Dans quels cas peut-on compléter son tableau ou remplacer un appareil en décidant d’acheter un disjoncteur en ligne plutôt que de passer par une grande surface de bricolage ?
Avant de vous lancer dans l’acquisition en ligne de matériel pour compléter votre tableau ou le remplacer, soyez certain que :
- Les produits respectent les normes en vigueur et possèdent les certifications d’usage pour assurer leur parfaite compatibilité avec votre tableau électrique actuel.
- Le site est une référence et qu’il est authentique et en capacité de vous offrir un service de qualité.
- Vous possédez les compétences nécessaires pour procéder à l’installation de votre matériel en garantissant les normes de sécurité.
Concevoir un tableau électrique sécurisé demande de la méthode et une vision à long terme. En respectant la hiérarchie des protections (différentiel puis disjoncteur) et en adaptant chaque calibre à l’usage réel, vous garantissez la sécurité et le confort de votre foyer. En cas de doute, la consultation d’un électricien qualifié est recommandée afin de valider officiellement la conformité de votre installation.
