Le respect des règles de sécurité électrique dans une installation domestique ou industrielle passe inévitablement par la bonne application de la liaison équipotentielle selon la norme NF C 15-100. Cette norme encadre les dispositifs permettant de réduire les tensions de contact et d’éviter les risques d’électrisation. Derrière cette mise à la terre bien connue, se cachent aussi des pratiques précises, parfois ignorées ou mal interprétées.
🔌 Liaison équipotentielle – Norme NF C 15-100 : l’essentiel à retenir
| 📌 Élément | 💡 Info clé |
|---|---|
| Définition | Connexion électrique entre les masses métalliques pour éviter les différences de potentiel ⚡ |
| Obligation | Imposée par la norme NF C 15-100 pour sécurité 🛡️ |
| Où ? | Pièces avec eau : salle de bain 🚿, cuisine 🍳, buanderie |
| Éléments à relier | Tuyauterie 🪠, radiateurs ♨️, baignoire, canalisations métalliques |
| Câble utilisé | Fil vert/jaune ⚙️, de section minimum 2.5 mm² (protégé) ou 4 mm² (non protégé) |
| But principal | Limiter le risque d’électrocution ⚠️ en cas de défaut d’isolement |

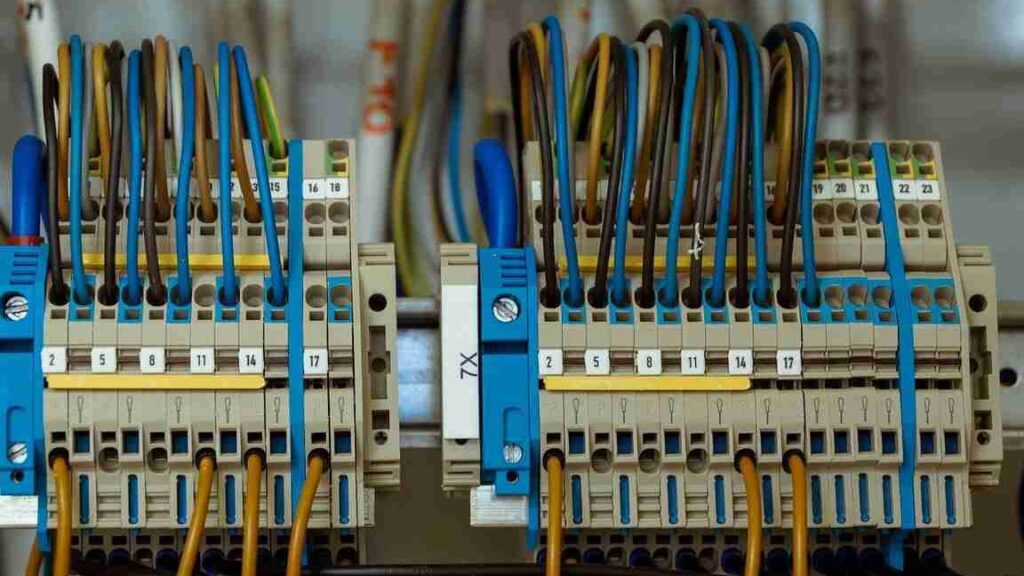

Liaison équipotentielle norme NF C 15-100 : définition et principe
Qu’est-ce qu’une liaison équipotentielle ?
Une liaison équipotentielle consiste à relier électriquement différentes parties conductrices d’un bâtiment entre elles – et à la terre – afin de mettre ces éléments au même potentiel. L’objectif : limiter les différences de tension qui peuvent survenir en cas de défaut d’isolement ou de court-circuit.
La norme NF C 15-100 exige deux types de liaisons :
- Liaison équipotentielle principale (LEP) : à l’entrée de l’installation, dans le tableau de distribution principal.
- Liaison équipotentielle supplémentaire (LES) : dans certaines pièces spécifiques comme la salle de bain.
« Art. 411.3.1.2 de la NF C 15-100 — Les masses doivent être interconnectées à la mise à la terre par une liaison équipotentielle principale à l’entrée de l’installation. »
Pourquoi la liaison équipotentielle est incontournable pour la sécurité ?
Un corps humain devient conducteur lorsqu’il est exposé à deux potentiels différents. C’est là que réside tout l’intérêt des liaisons équipotentielles : empêcher la circulation de courants dangereux à travers une personne en égalisant les potentiels des masses métalliques accessibles.
Concrètement, sans cette liaison, un simple contact avec une conduite d’eau en cas de défaut isolé pourrait s’avérer mortel.
ÉlectricitéPrise micro-ondes : que dit la norme NF C 15-100 ?Elle est aussi indispensable pour un bon fonctionnement des dispositifs différentiels (interrupteurs 30 mA par exemple). Sans cheminement de terre efficace, ils ne peuvent pas détecter les défauts correctement.
Les obligations selon la norme NF C 15-100
Liaison équipotentielle principale (LEP)
Doit être réalisée dans le volume de l’installation électrique principale. Elle relie :
- le conducteur principal de terre
- les canalisations métalliques (eau, gaz, chauffage)
- les gaines métalliques des réseaux de communication
Liaison équipotentielle supplémentaire (LES)
Imposée dans les locaux contenant une baignoire ou une douche, elle concerne :
- tous les éléments conducteurs accessibles (structures métal, tuyaux)
- les masses des appareils (radiateur, VMC, lave-linge…)

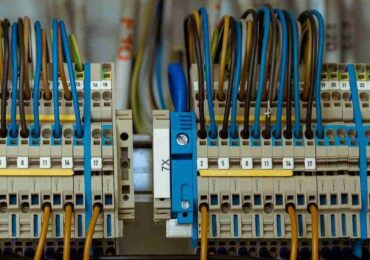

Cette liaison doit être faite dans le volume même de la pièce, généralement via un petit bornier installé à proximité des équipements.
Section des conducteurs et matériaux utilisés
La norme précise les sections minimales pour les fils de terre et les liaisons :
| Type de liaison | Section minimale cuivre | Remarque |
|---|---|---|
| LEP | 10 mm² | Avec protection mécanique sinon 16 mm² |
| LES | 2,5 mm² | Avec conduit de protection sinon 4 mm² |
Les conducteurs doivent être de couleur vert/jaune. L’utilisation d’autres couleurs ou d’adaptations locales est interdite.
Cas particuliers et erreurs fréquentes
Certains points méritent une vigilance particulière :
- Rénovation : retrouver toutes les canalisations métalliques anciennes peut être compliqué. Un testeur de continuité est souvent nécessaire.
- Installation monophasée avec borne VE : attention à ce que la terre véhicule bien les défauts de charge.
- Appareils encastrés ou mobiliers métalliques : ils sont parfois conducteurs sans être identifiés comme tels. À relier au besoin.
Parfois, une pièce a été modifiée après coup : ajout d’un radiateur électrique par exemple. Pense à vérifier s’il a été raccordé à la liaison LES.
À retenir
Le respect de la liaison équipotentielle ne se limite pas à relier des points en vrac. Il faut connaître :
- la typologie des pièces concernées
- les matériels à prendre en compte
- la section et le cheminement des câbles
Un contrôle visuel et à l’ohmmètre permet de vérifier rapidement leur efficacité en phase finale.
La norme NF C 15-100 évolue fréquemment. Pour rester conforme, pense à consulter la dernière version ou à faire appel à un professionnel qualifié en cas de doute.
