Appliquée dans tous les raccordements des bâtiments au réseau public d’électricité basse tension, la norme NF C14-100 encadre la conception et la réalisation des branchements électriques. Que vous soyez électricien, maître d’œuvre ou simplement propriétaire souhaitant comprendre les installations chez vous, sa maîtrise permet d’éviter des erreurs coûteuses. Ce cadre normatif, souvent confondu avec d’autres, fixe pourtant des règles spécifiques. C’est ce que nous allons explorer en détail.
| 🚧 Élément | 📋 Exigences de la norme NF C14-100 |
|---|---|
| Type de branchement | Distinction entre branchement individuel (ex : maison) ou collectif (ex : immeuble) |
| Emplacement du coffret | Coffret de branchement doit être placé limitativement en limite de propriété, accessible au gestionnaire |
| Type de câble | Utilisation de câbles conformes (souvent des câbles type U1000 R2V ou similaires) |
| Intensité admissible | Le câble doit supporter les intensités prévues selon puissances installées (ex: 30 A, 45 A…) |
| Protection du réseau | Obligation d’installer un dispositif de coupure et de protection (disjoncteur de branchement) |
| Conformité et raccordement | Branchement soumis à validation par le distributeur d’électricité (ex : Enedis), qui peut demander des adaptations |
ℹ️ Astuce : La norme NF C14-100 s’applique en amont du disjoncteur principal, tandis que la NF C15-100 s’applique à l’installation intérieure.
NF C14-100 : définition et rôle dans les branchements électriques
La norme NF C14-100 est un référentiel technique défini par l’AFNOR. Elle concerne exclusivement les installations de branchement entre le réseau public de distribution électrique (ENEDIS ou autres autorités organisatrices) et le point de livraison d’un local privatif. Son objectif principal est d’assurer une liaison électrique conforme, sécurisée et adaptée aux besoins des habitations et bâtiments tertiaires ou industriels.
Elle s’applique uniquement sur la partie située entre le réseau public (en domaine public ou en limite de propriété) et le dispositif de coupure installé dans le logement ou le bâtiment.
Domaines couverts par la norme
NF C14-100 définit :
- Les modalités de pose des câbles de branchement aérien ou souterrain

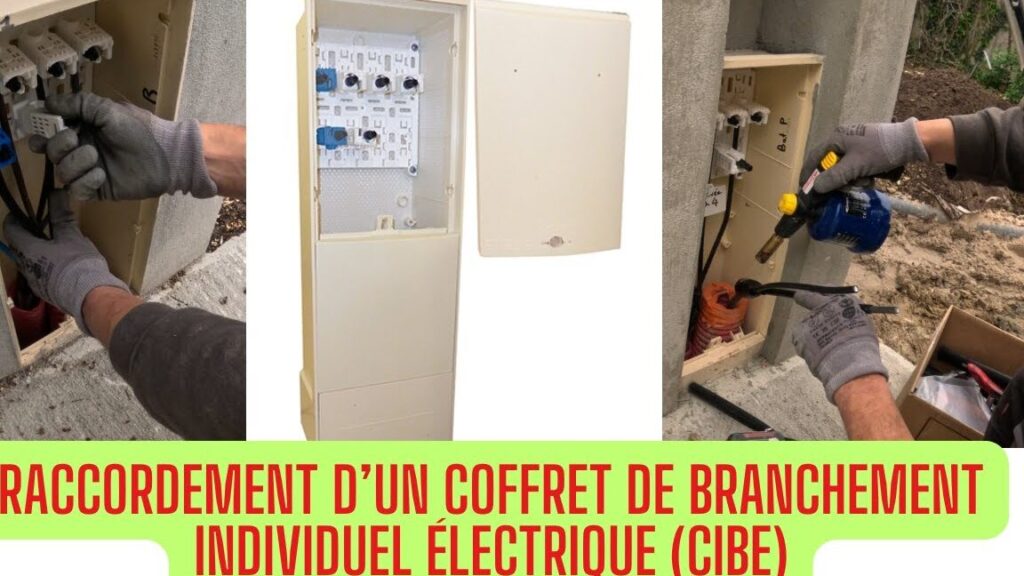

- Les conditions d’implantation des coffrets de raccordement
- Les prescriptions relatives au dimensionnement des câbles
- Les exigences de sécurité liées à l’accessibilité et à la protection
- Les règles de coordination avec les organismes de distribution (ex : ENEDIS)
« La norme NF C14-100 est applicable dès lors qu’un bâtiment est alimenté par le réseau public BT, qu’il soit neuf ou en rénovation, en raccordement individuel ou collectif. » – Guide des branchements ENEDIS
Schéma type d’un branchement selon la norme NF C14-100
Selon qu’un branchement est en aérien ou souterrain et qu’il s’agit d’un raccordement individuel ou collectif, les schémas sont différents. Voici un tableau synthétique pour visualiser cela :
| Type de branchement | Éléments principaux | Partie concernée par NF C14-100 |
|---|---|---|
| Souterrain individuel | Fourreau, câble de branchement, coffret en limite de propriété | Du raccordement au coffret électrique principal |
| Aérien individuel | Ligne aérienne, potelet ou façade, coffret, câble jusqu’au logement | Ligne + coffret + câble jusqu’au disjoncteur |
| Collectif (immeuble) | Réseau commun, gaine technique, colonne montante, platines de comptage | Parties communes électriques jusqu’aux logements |
Différences entre NF C14-100 et NF C15-100
Il est fréquent de confondre la norme NF C14-100 avec la norme NF C15-100. Pourtant, ces deux textes n’ont pas le même champ d’application :
| Norme | Champ d’application | Zone d’intervention |
|---|---|---|
| NF C14-100 | Branchement entre réseau public et dispositif général de coupure | Domaine public + partie privative jusqu’au disjoncteur principal |
| NF C15-100 | Installation intérieure du bâtiment (circuits, prises, éclairage…) | À partir du disjoncteur général jusqu’à chaque équipement utilisateur |
En résumé, la NF C14-100 gère l’arrivée de l’électricité, tandis que la NF C15-100 gère sa distribution interne.
Prescriptions techniques du raccordement selon NF C14-100
La norme propose un corpus technique complet structuré autour des points suivants :
- Section et type de câble : selon la puissance souscrite, la distance, et le mode de pose
- Profondeur d’enfouissement des câbles souterrains : 0,60 m en zone verte, 0,85 m en zone carrossable
- Matérialisation au sol : grillage avertisseur obligatoire au-dessus des fourreaux
- Coffret de branchement : placé à la limite de propriété pour permettre l’intervention sans pénétrer dans la parcelle
- Mise à la terre : présence de prise de terre spécifique et indépendante
Norme NF C14-100 et raccordement collectif : points de vigilance
Pour les immeubles et lotissements, la complexité augmente. La norme impose alors :
- Colonne montante adaptée à la puissance cumulée des logements
- Optimisation des longueurs pour limiter la chute de tension
- Répartition équilibrée sur les phases en triphasé
- Dispositifs de comptage accessibles et sécurisés en parties communes
Dans ces configurations, la coordination entre le maître d’ouvrage, le bureau d’études fluides (BEF) et le gestionnaire de réseau devient indispensable.
À noter sur les extensions
Si le réseau ENEDIS n’arrive pas jusqu’à votre terrain, une extension du réseau peut être nécessaire. Elle sera alors régie par le guide UTE C14-103, en coordination étroite avec la NF C14-100 pour le dimensionnement.
Les erreurs fréquentes liées à la NF C14-100
De nombreux chantiers rencontrent des problèmes faute de respect de certaines règles :
- Mauvais emplacement du coffret (pas accessible)
- Fourreau non conforme ou mal posé (écrasement, mauvaise pente)
- Chute de tension trop importante par méconnaissance des longueurs ou courants
- Matériaux non certifiés ou non homologués (câble, borne, disjoncteur)
- Oubli de coordination terre générale/terre du branchement
Respecter la norme évite ces écueils. Pour de nombreux professionnels, elle sert aussi de document contractuel en cas de litige avec le distributeur d’électricité.
Conclusion technique sur l’application de la norme
Respecter la norme NF C14-100 est une condition sine qua non pour obtenir un branchement validé par ENEDIS. Elle simplifie les échanges entre installateur, gestionnaire de réseau, et client final. Intégrer cette norme dès la conception du projet permet de garantir une installation fiable dans le temps.
