Le respect de la norme NF C 14-100 conditionne la sécurité et la conformité des branchements électriques. Cette réglementation touche de près les installations situées entre le réseau Enedis et l’intérieur des bâtiments. Le moindre écart peut remettre en question la mise en service du compteur ou l’alimentation du logement. Ce cadre strict définit précisément le rôle des différents acteurs, les équipements autorisés, mais aussi leur emplacement, leur dimensionnement et leur protection contre les risques électriques et mécaniques.
| 🔌 Éléments clés | 📋 Détails conformes à la norme NF C 14-100 |
|---|---|
| Type de coffret électrique | Coffret avec disjoncteur de branchement (DB) 500 mA et coupe-circuit en tête 🧰 |
| Emplacement du coffret | En limite de propriété ou en accès direct depuis la voie publique 👀 |
| Distance maximale jusqu’au tableau principal | 30 mètres maximum 🧮 |
| Type de câble à utiliser | Câble U1000R2V protégé mécaniquement 📦 |
| Section de câble requise | Dépend de la puissance souscrite et de la longueur (ex. : 16 mm² pour 12 kVA jusqu’à 30 m) 📏 |
| Protection d’entrée | Disjoncteur différentiel 500 mA sélectif ⛔ |
Calculateur de Dimensionnement Electrique NF C 14-100
Qu’est-ce que la norme NF C 14-100 ?
Origine et portée d’application
Édictée par l’UTE (Union Technique de l’Électricité), la norme NF C 14-100 s’applique au branchement électrique en basse tension, entre le point de livraison (réseau Enedis) et le disjoncteur de branchement situé à l’intérieur des bâtiments. Elle encadre l’installation électrique jusqu’au borne du compteur du client.
Elle est donc complémentaire à la norme NF C 15-100 qui, elle, régit les installations intérieures. Ensemble, ces deux normes assurent un continuum de sécurité technique, pour les professionnels comme pour les particuliers.
« La norme NF C 14-100 fixe les exigences minimales pour garantir la sécurité, la fiabilité et la pérennité des branchements basse tension dans tous les types de bâtiments. » – Guide pratique ADEME
Qui doit appliquer cette norme ?
Cette réglementation concerne principalement les maîtres d’ouvrage, promoteurs, architectes, électriciens et les entreprises générales de bâtiment, dès qu’ils réalisent un branchement neuf ou une mise en conformité.
Enedis s’appuie directement sur la conformité avec cette norme pour accepter un raccordement. Sa non-application peut entraîner un refus de raccordement ou une interruption de procédure.
Les zones de branchement décrites par la NF C 14-100
Du domaine public au point de livraison
Le raccordement basse tension se décompose en plusieurs zones clairement identifiées par la norme :
- Zone 1 : Domaine public (réseau Enedis)
- Zone 2 : Canalisation de branchement entre limite de propriété et bâtiment
- Zone 3 : Colonne montante (dans bâtiment collectif)
- Zone 4 : Emplacement privatif du compteur et du disjoncteur
Chacune de ces zones impose des règles précises de mise en œuvre, que ce soit en matière de gaine technique, de type de câble (type U1000R2V ou CR1), protection mécanique ou accessibilité permanente.

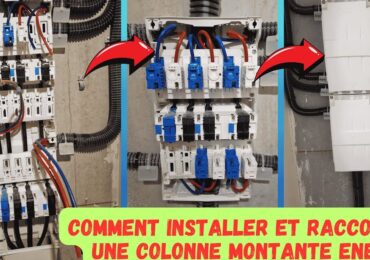

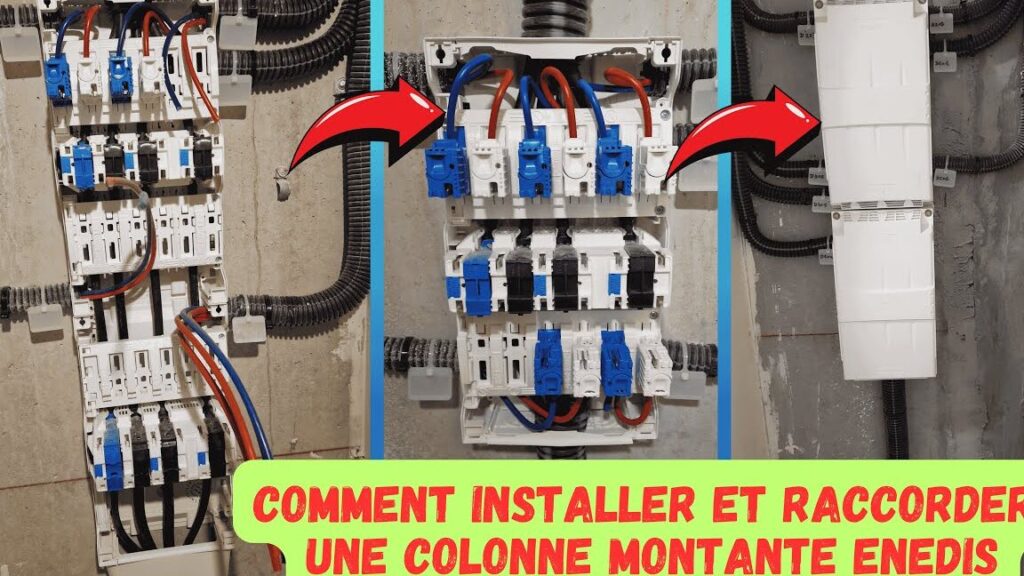

Installation d’une colonne montante
Pour les bâtiments collectifs, la NF C 14-100 réglemente notamment les colonnes montantes. Celles-ci doivent répondre à des critères stricts en matière de coupe-feu, de repérage et de séparation des réseaux faibles et forts courants.
Équipements et composants normalisés
Armoire de branchement et coupure d’urgence
L’armoire de branchement doit être conforme au référentiel Enedis et à la NF C 14-100. Elle doit accueillir :
- Un disjoncteur de branchement sélectif (DB)
- Un compteur communicant (type Linky)
- Un sectionnement de coupure visible, accessible même pompiers
Selon la puissance souscrite, les sections de câble et les dispositifs différentiels évoluent :
| Puissance souscrite | Section câble standard (cuivre) | Disjoncteur requis |
|---|---|---|
| 12 kVA | 16 mm² | Disjoncteur 500 mA (sélectif) |
| 18 kVA | 25 mm² | Disjoncteur 500 mA |
| 36 kVA (tri) | 35 mm² | Disjoncteur 500 mA triphasé |
Accessibilité et protections
Un local technique dédié est parfois exigé dans les bâtiments recevant du public (ERP) ou les immeubles collectifs. Ce local doit être ventilé, accessible sans clé et équipé d’un éclairage de sécurité. Le matériel doit être à hauteur d’homme. Aucun obstacle ne doit empêcher l’accès direct aux dispositifs de coupure.
Cas spécifiques du branchement selon la NF C 14-100
Branchement individuel en maison neuve
Pour une maison neuve, le câble de branchement passe généralement en tranchée depuis le domaine public jusqu’à l’AGCP (appareil général de coupure principal). Il peut être aérien dans certains cas sur autorisation exceptionnelle.
ÉlectricitéNorme gaine électrique : ce que dit la NF C 15-100La gaine TPC doit être rouge pour l’électricité, avec une profondeur de 85 cm au minimum et signalée par un grillage avertisseur (jaune). Le coffret de compteur doit être installé à moins de 30 mètres du point de livraison sauf dérogation avec accord d’Enedis.
Bâtiment collectif et gestion des lots
En habitat collectif, la colonne montante permet d’acheminer l’énergie du réseau jusqu’à chaque lot. Chacun dispose ensuite d’un coffret coupe-circuit principal privatif et d’une dérivation individuelle. Le dimensionnement des conducteurs dépend du nombre de logements, des puissances installées et de la simultanéité estimée.
Les logements doivent tous être équipés de compteurs accessibles depuis les parties communes, protégés visuellement par des portes ajourées ou vitrées.
