Le câblage réseau, souvent perçu comme complexe, repose pourtant sur quelques règles simples. Le branchement RJ45, incontournable dans l’installation Ethernet, constitue la base d’une connectivité fluide à la maison comme en entreprise. Tout débute par une bonne compréhension des connecteurs, des paires torsadées et du code couleur. Ensuite, chaque choix technique, du câble à la norme utilisée, conditionne la performance du réseau.

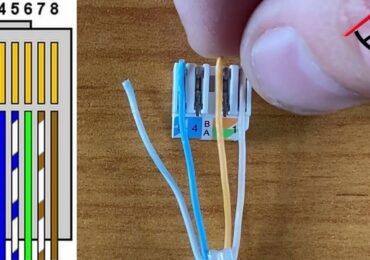

🔌 Branchement RJ45 : guide simple pour un câblage réussi
Branchement RJ45 : comprendre le rôle des connecteurs Ethernet
Le connecteur RJ45 est utilisé pour relier des équipements réseau : routeur, switch, ordinateur, box internet, caméra IP… Sa conception se base sur 8 broches, destinées à transporter des signaux via 4 paires de fils torsadés. L’objectif est simple : assurer une transmission de données fiable à travers un câblage structuré.
Les câbles RJ45 peuvent être utilisés en catégorie 5e, 6, 6a, ou 7, chaque catégorie offrant un débit et une fréquence différents. Aujourd’hui, les installations neuves utilisent au minimum du câble catégorie 6 pour supporter le gigabit Ethernet.
Les deux normes de câblage : T568A et T568B
Pour réussir un branchement RJ45, il faut respecter un code couleur précis. Deux normes sont reconnues : T568A et T568B. Elles diffèrent uniquement par l’ordre des couleurs, mais ne doivent jamais être mélangées dans une même installation.
| Paire | T568A | T568B |
|---|---|---|
| 1 (blanc/vert) | 1 | 3 |
| 2 (vert) | 2 | 6 |
| 3 (blanc/orange) | 3 | 1 |
| 4 (bleu) | 4 | 4 |
| 5 (blanc/bleu) | 5 | 5 |
| 6 (orange) | 6 | 2 |
| 7 (blanc/marron) | 7 | 7 |
| 8 (marron) | 8 | 8 |
« Je conseille de rester constant sur la norme choisie. Mélanger T568A et T568B, c’est s’exposer à des câbles croisés sans le vouloir. »
Norme droite ou croisée : choisir selon l’usage
Un câble droit (même norme aux deux extrémités) est utilisé pour relier un équipement à un switch. Un câble croisé (T568A d’un côté, T568B de l’autre) sert à connecter directement deux équipements du même type, comme deux PC entre eux.
Étapes du branchement RJ45 : méthode détaillée
Voici comment réaliser un câble RJ45 fonctionnel en quelques étapes :
- Dénuder le câble sur environ 3 cm.
- Distinguer les 4 paires torsadées : orange, vert, bleu et marron.
- Détorsader puis organiser les fils selon la norme choisie.
- Couper les fils à l’équerre à la même longueur.
- Les insérer dans le connecteur RJ45 avec délicatesse.
- Utiliser une pince à sertir pour verrouiller le tout.
« Avec un peu de pratique, le câblage devient presque mécanique. Mon conseil : garder une image des couleurs sous les yeux jusqu’à tout maîtriser. »
Regarder un branchement RJ45 en vidéo : les bons gestes
Voici une vidéo très utile qui montre pas à pas le câblage d’un connecteur RJ45 :
ÉlectricitéNorme gaine électrique : ce que dit la NF C 15-100
Le bon choix de câble RJ45 : catégorie et blindage
Le type de câble utilisé joue beaucoup sur la performance. Tous les câbles RJ45 ne se valent pas :
| Catégorie | Débit max | Fréquence | Utilisation typique |
|---|---|---|---|
| Cat 5e | 1 Gb/s | 100 MHz | Domestique de base |
| Cat 6 | 1 à 10 Gb/s | 250 MHz | Bureaux, homes connectés |
| Cat 6a | 10 Gb/s | 500 MHz | Professionnel, data centers |
| Cat 7 | 10 Gb/s | 600 MHz | Applications sensibles au bruit |
Tu trouveras aussi des câbles UTP (non blindés), STP (blindage général) ou FTP (blindage des paires). Le blindage limite les interférences électromagnétiques.
Tester un câble réseau après branchement RJ45
Une fois ton câble terminé, vérifie sa connectivité avec un testeur RJ45. Ça t’évitera bien des surprises. Ces petits appareils indiquent immédiatement une inversion de paires, une broche non connectée ou un court-circuit.
De nombreux installateurs professionnels utilisent aussi des testeurs de continuité plus avancés capables de mesurer la qualité du signal pour des installations exigeantes.
« Rien de mieux qu’un bon testeur pour valider ton câble avant de le tirer dans toute la maison… croyez-moi, refaire ça dans un faux plafond, c’est pas fun. »
