Choisir le bon câble électrique pour une installation domestique n’est pas une simple question de longueur et de forme. Ce choix engage la sécurité de votre habitation, la conformité aux normes en vigueur, la performance énergétique et la durabilité de votre réseau électrique. Un mauvais câblage peut compromettre toute une installation, causer des surchauffes ou même provoquer des incendies domestiques, qui représentent environ 25 % des sinistres incendie recensés chaque année en France. Cet article vise à vous éclairer en détail sur les critères techniques, les normes et les bonnes pratiques pour sélectionner le câble adapté à chaque usage domestique.
| 🔌 Élément | ✅ Infos clés |
|---|---|
| 📏 Norme à respecter | NF C 15-100 : base obligatoire pour toute installation domestique en France |
| 🔍 Choix du câble | Dépend de la puissance des appareils, la longueur & l’environnement |
| 🔧 Types courants |
|
| 📐 Section / intensité 🌡️ |
|
| 🛡️ Protections | Disjoncteurs adaptés à la section + différentiel 30 mA pour la sécurité des personnes |
| 🚫 Erreurs à éviter | Section trop fine, pose non ventilée, câbles inadaptés ou mal protégés |
Normes et réglementations sur les câbles électriques domestiques
Cadre réglementaire indispensable : NF C 15-100, CEI et marquage CE
La norme NF C 15-100 régit l’ensemble des installations électriques en habitation. Elle précise les types de câbles autorisés, leurs sections, leur mode de pose, et les protections associées en fonction des besoins du logement. C’est une base incontournable pour toute installation conforme.
En parallèle, le marquage CE (Conformité Européenne) garantit que le câble respecte les exigences essentielles de sécurité. La référence aux normes CEI (Commission Électrotechnique Internationale) renforce cette conformité, surtout pour des composants importés ou pour une installation aux standards européens.
« Toute installation neuve ou rénovée en habitat doit respecter la norme NF C 15-100 pour garantir sécurité et conformité » — Guide Promotelec
Bien choisir un câble électrique pour son installation domestique
Les critères techniques à analyser avant tout achat
Plusieurs paramètres permettent de sélectionner avec précision le câble qui convient réellement :
- Puissance des appareils alimentés : elle détermine l’intensité électrique à supporter.
- Longueur de câble : des distances plus longues induisent des pertes de tension et nécessitent d’ajuster la section du câble.
- Type d’environnement : les câbles résistent différemment selon qu’ils sont posés à l’air libre, encastrés, enterrés ou dans des pièces humides.
- Matériau conducteur : le cuivre est majoritaire pour sa conductivité, mais l’aluminium subsiste dans certains cas spécifiques.
Par exemple, un câble destiné à la cuisine (four, induction, LV) sera soumis à une forte intensité, là où l’éclairage pourra se satisfaire d’un plus petit calibre.
ÉlectricitéQuelle puissance maximale pour un câble 1,5 mm² ?Un bon point de départ consiste à s’orienter vers un cable cuivre, largement utilisé en résidentiel pour sa robustesse, sa conductivité et sa compatibilité avec les équipements modernes du logement.
Vous cherchez des solutions fiables et sur mesure pour vos projets de câblage électrique ? Mon-Câble-Électrique.com est votre partenaire expert, dédié aux professionnels et particuliers en quête de matériel de qualité, de conseils techniques et d’installations conformes aux normes. Que ce soit pour une rénovation, une construction neuve, un tableau électrique, ou un câblage spécifique (domotique, industriel, tertiaire), l’équipe vous accompagne avec des produits certifiés et un savoir-faire reconnu.

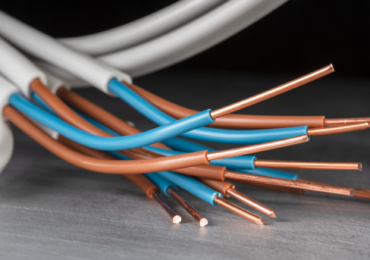

Les différents types de câbles pour l’habitat
Comparatif des câbles couramment utilisés
| Référence | Usage | Environnement | Caractéristiques |
|---|---|---|---|
| H05VV-F | Appareils électroménagers légers | Intérieur | Souple, PVC, usage mobile |
| H07RN-F | Appareils de chantier, extérieurs | Extérieur, humidité | Souple, gaine caoutchouc, très résistant |
| U1000 R2V | Installation fixe logement | Mur, plafond, faux-plafond | Rigide, gaine PVC, usage courant résidentiel |
Par ailleurs, le choix entre câble souple (flexible, utilisé pour les appareils mobiles) et câble rigide (utilisé pour l’installation fixe encastrée ou en goulottes) est décisif selon le mode de pose.
Comment calculer la section d’un câble électrique
Relation entre intensité, longueur et section
Le dimensionnement de la section du câble dépend de la puissance des appareils alimentés et de la longueur de câble. On utilise souvent la formule :
Section (mm²) = (2 × Longueur × Intensité) / (Conductivité × Tension)
Cette méthode reste indicative et doit toujours être recoupée par un tableau de correspondance adapté à la norme NF C 15-100.
Tableau de correspondance section/intensité
| Section du câble | Intensité max | Exemples d’usages |
|---|---|---|
| 1,5 mm² | 16 A | Éclairage, volets, prises de faible puissance |
| 2,5 mm² | 20-25 A | Prises, lave-linge, lave-vaisselle |
| 4 mm² | 25-32 A | Chauffage, alimentations longues distances |
| 6 mm² | 32-40 A | Plaque de cuisson, chauffe-eau |
| 10 mm² | 40-50 A | Borne de charge, plancher chauffant étendu |
Attention : ces valeurs varient selon les conditions de pose (encastré, apparent, enterré) et la température ambiante.
Systèmes de protection associés aux câbles
Disjoncteurs, fusibles et différentiels : à chaque câble sa protection
Une installation fiable passe aussi par une correspondance précise entre section de câble et calibre de protection. Un câble sous-dimensionné ou mal protégé crée des risques de court-circuit ou d’échauffement thermique.
Voici une règle simple appliquée couramment :
- 1,5 mm² : disjoncteur 16 A
- 2,5 mm² : disjoncteur 20 A
- 6 mm² : disjoncteur 32 ou 40 A selon l’appareil
Compléter par un interrupteur différentiel 30 mA en tête de ligne permet de protéger les personnes contre les fuites de courant.
Cas concrets d’usage domestique du câble électrique
Applications types selon les pièces de la maison
Chaque zone du logement nécessite des câbles spécifiques :
- Éclairage : 1,5 mm², disjoncteur 10 ou 16 A
- Prises standards : 2,5 mm², disjoncteur 20 A
- Four : 2,5 mm² minimum, souvent dédié
- Plaque de cuisson : 6 mm², disjoncteur 32 A
- Chauffage : selon puissance, câble de 2,5 mm² à 10 mm²
L’extérieur et les annexes nécessitent des câbles adaptés (souples, enterrables, protection mécanique).
Installation électrique en milieux spécifiques
Ambiances humides, chaleur ou contraintes mécaniques
Les salles d’eau imposent le respect des volumes définis par la norme. Seuls certains câbles et appareils sont autorisés dans ces zones, avec des indices de protection (IP) adaptés à l’humidité.
ÉlectricitéNorme gaine électrique : ce que dit la NF C 15-100Dans les combles non isolés ou lieux exposés à la chaleur, le choix d’une gaine thermique résistante (type H07RN-F) est recommandé.
En extérieur, privilégier les câbles enterrables avec gaine renforcée ou posés dans des gaines étanches fixées au mur.
Fautes fréquentes au moment de choisir ou poser un câble
Choix technique erroné et négligences de pose
Parmi les erreurs les plus fréquentes :
- Mauvais choix de section pour la puissance concernée
- Pose enchevêtrée sans ventilation, dans des conduits sous-dimensionnés
- Utilisation de rallonges comme substitution permanente
- Mélange de câbles souples et rigides dans les installations fixes
Ces erreurs compromettent la sécurité de l’habitation. Chaque câble doit être correctement identifié, dimensionné et protégé.
Tester et sécuriser une installation électrique domestique
Vérification, tests et contrôles finaux avant mise en service
Une fois les câbles posés et connectés, il faut :
- Effectuer un test de continuité
- Vérifier l’absence de court-circuit
- Valider la résistance d’isolement
- S’assurer du bon fonctionnement des disjoncteurs et différentiels

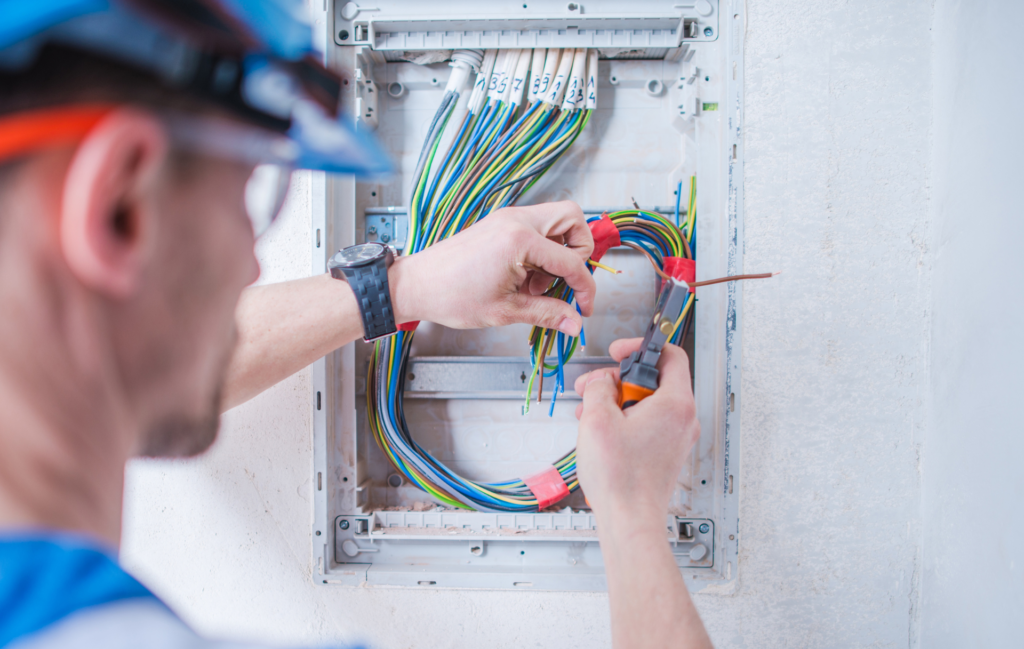

Un électricien professionnel possède le matériel et l’expertise pour valider ces mesures. Un tableau de répartition bien organisé, avec tous les circuits repérés, facilite par ailleurs les maintenances futures.
