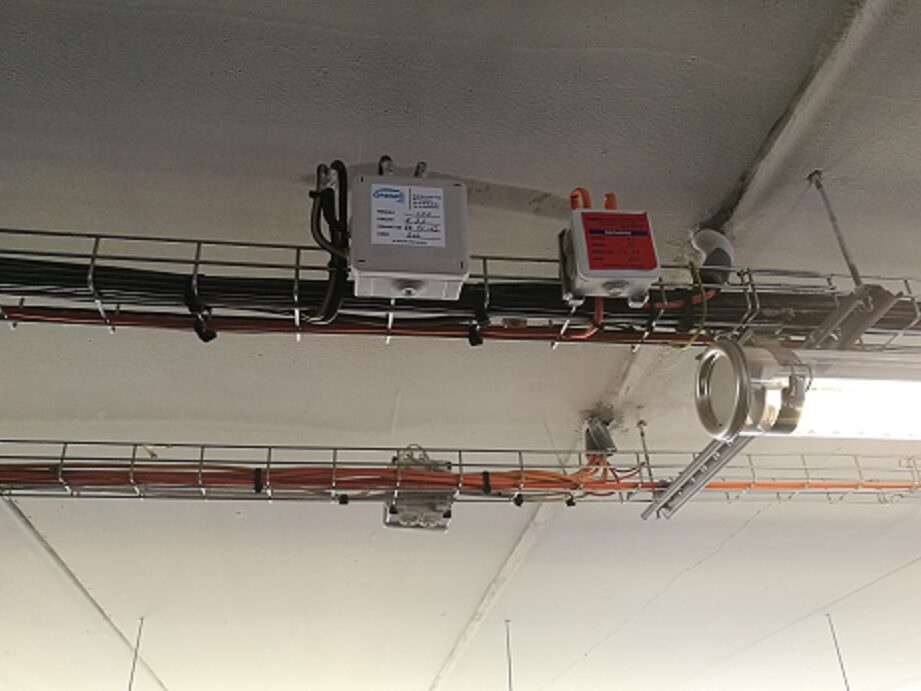

Entre les obligations de sécurité électrique et les contraintes réglementaires, la mise à la terre des chemins de câbles constitue un levier central de prévention des risques dans les installations basse tension. Selon la norme NF C 15-100, cette opération ne relève pas du simple bon sens : elle s’inscrit dans une logique technique rigoureuse, souvent sous-estimée lors de la conception comme de l’exécution des ouvrages. En apparence anodine, la continuité de la liaison de terre impose des choix précis.
| 📌 Élément clé | 🔍 Description |
|---|---|
| 📏 Norme applicable | NF C 15-100 — Référence réglementaire pour les installations électriques basse tension en France. |
| ⚡ Pourquoi une mise à la terre ? | Protection contre les chocs électriques, sécurité des équipements et continuité de l’équipotentialité. |
| 🔗 Cas des chemins de câbles métalliques | Doivent être reliés à la terre s’ils peuvent être touchés et/ou devenir conducteurs accidentels. |
| 🛠️ Modes de mise à la terre | Par liaison équipotentielle via câble vert/jaune raccordé à la barrette de terre principale 🔧. |
| 📍 Points de connexion | Relier chaque tronçon, surtout en cas de discontinuité ou jonctions non conductrices. |
| 📋 Vérification | Contrôles de continuité et conformité requis à l’issue de l’installation ✅. |

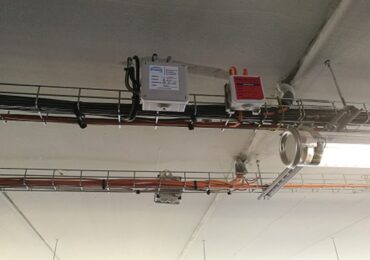

Mise à la terre des chemins de câbles : exigences de la norme NF C 15-100
Comprendre la portée exacte de l’exigence de mise à la terre
La norme NF C 15-100, qui régit les installations électriques en France, impose que toutes les parties conductrices exposées soient raccordées à la terre. Cela inclut les chemins de câbles métalliques dès lors qu’il y a un risque de contact électrique ou de création de différence de potentiel.
Selon l’article 542.2.1, les éléments métalliques (y compris goulottes et cheminements de câbles) pouvant accidentellement entrer en contact avec un conducteur actif doivent être mis à la terre. L’objectif est clair : garantir la protection des personnes contre les électrocutions, et des installations contre les éventuelles surtensions dues à des défauts d’isolement.
« Les cheminements en matériaux conducteurs doivent être raccordés à la liaison équipotentielle lorsque les conducteurs qu’ils supportent pourraient entrer en contact avec eux par un défaut d’isolement. » – Extrait de la NF C 15-100
Quand faut-il mettre à la terre les chemins de câbles ?
Cas courants d’obligation selon la NF C 15-100
La norme fournit des indications précises sur les situations rendant la mise à la terre obligatoire. Voici les principaux cas identifiés :
- Lorsque le chemin de câble est en matériau conducteur (acier galvanisé, aluminium…)
- Lorsqu’il est situé dans des locaux à risque (industrie, tertiaire, ERP…)
- Quand les câbles transportent des tensions supérieures à 50V en CA ou 120V en CC
- Lorsqu’il y a une probabilité de défaut d’isolement : câbles sans gaine, ambiance humide ou agressive
La mise à la terre reste inutile sur des chemins de câbles en PVC isolants… sauf si ces derniers contiennent des pièces métalliques (couvercles, fixations) qui, elles, seront à raccorder.
Types de mise à la terre applicables aux chemins de câbles
Intégration dans le schéma de liaison à la terre
Le raccordement des chemins de câbles à la terre dépend du schéma électrique TT, TN ou IT adopté. Dans tous les cas, il s’agit d’assurer une liaison équipotentielle efficace, capable de garantir l’intervention des protections différentielles en cas de défaut.
ÉlectricitéNorme gaine électrique : ce que dit la NF C 15-100Voici un tableau comparatif des liaisons à la terre selon le type de schéma :
| Schéma | Connexion à la terre du chemin de câble | Fréquence dans le tertiaire |
|---|---|---|
| TT | Raccordement séparé via piquet ou barrette de terre | Elevée |
| TN-S | Connexion directe au conducteur de protection (PE) | Moyenne |
| IT | Raccordement permanent + surveillance d’isolement obligatoire | Faible (milieux médicaux ou industriels spécifiques) |
Matériel requis pour une mise à la terre conforme
Le cheminement de terre du chemin de câble doit être assuré par :
- Des câbles de terre en cuivre vert/jaune d’une section adaptée
- Des colliers de serrage inox ou des tresses de masse
- Des jonctions conductrices entre tronçons (et non pas seulement la structure support)
Comment vérifier la continuité de la mise à la terre ?
Tests de conformité à réaliser
L’installateur est tenu de valider la résistance de la terre à la réception du chantier. Pour les chemins de câbles, il faudra :
- Mesurer la continuité de la liaison équipotentielle (à l’ohmmètre)
- Tester la résistance de terre (< 100 Ω pour installations classiques en TT)
- Vérifier absence de tension de contact en fonctionnement
Le rapport de réception inclura ces vérifications, souvent accompagnées de photos et de repérage clair des points de raccordement.
« Une vérification de continuité électrique doit être effectuée entre chaque tronçon raccordé au PE pour justifier de l’efficacité de la liaison de mise à la terre. » – Guide UTE C15-520
Vidéo explicative sur la norme NF C 15-100 et la mise à la terre
Pour aller plus loin visuellement sur les principes liés à la mise à la terre selon NF C 15-100, voici une vidéo claire et pédagogique :
Bonnes pratiques pour une mise à la terre sécurisée et durable
Au-delà de la conformité réglementaire, quelques règles simples permettent d’optimiser la durabilité des mises à la terre :
- Utiliser des matériaux résistants à la corrosion (tresse cuivre étamé, connecteurs en laiton)
- Réaliser les connexions par vissage serré ou soudure à l’arc (pas de simples clips électromécaniques)
- Ajouter un repère clair sur chaque point de terre (pastille verte, étiquette code couleur…)
Ces gestes garantissent la continuité de la protection sur le long terme et facilitent l’intervention en maintenance.
