Entre réglementation pointue et sécurité des installations électriques, la norme NF C 15-100 occupe une place centrale. Elle encadre les exigences de conception et d’installation, y compris ce qui concerne les boîtes de dérivation. Connues pour assurer la connexion et la répartition des circuits électriques, ces boîtiers ne sont pas à installer au hasard. Le moindre écart peut entraîner non-conformité ou risque électrique. Voyons de près ce que dit vraiment la norme NF C 15-100 sur les boîtes de dérivation.
📦 Norme NFC 15-100 & Boîtes de dérivation
La norme NFC 15-100 encadre les installations électriques en France. Elle précise les exigences à respecter pour garantir la sécurité et la performance des circuits, notamment en ce qui concerne les boîtes de dérivation.
| 🔹 Point | 📘 Exigences |
|---|---|
| Accessibilité | Les boîtes doivent rester facilement accessibles pour l’entretien et le contrôle 🔍. |
| Emplacement | Interdiction de les placer derrière des cloisons fixes ou des éléments maçonnés sans trappe d’accès. |
| Protection | Doivent être fermées et adaptées à l’usage intérieur ou extérieur (IP approprié). |
| Raccordement | Les raccordements doivent être sécurisés (dominos, wagos…) et respecter les couleurs des fils ⚡. |
| Sécurité incendie | Utiliser des matériaux non inflammables en cas d’installation dans un lieu sensible 🔥. |
✅ Respecter ces règles assure durabilité, conformité et sécurité de l’installation.
Norme NF C 15-100 : définition et rôle dans une installation électrique
La norme NF C 15-100 est le texte de référence qui régit l’ensemble des installations électriques basse tension en France, dans les bâtiments à usage domestique, professionnel ou industriel. Publiée par l’UTE (Union Technique de l’Électricité), elle garantit la sécurité des biens et des personnes, la performance des installations et la facilité d’évolution du réseau électrique.
Son champ d’action couvre autant les gaines, les tableaux, que les câbles, les dispositifs de sécurité, et bien sûr, les boîtes de dérivation. Chaque composant a une fonction précise, et leur mise en œuvre suit des règles strictes pour rester conforme.
Pourquoi la norme NF C 15-100 encadre les boîtes de dérivation ?
Les boîtes de dérivation ont pour mission de centraliser ou redistribuer les connexions sans surcharger un tableau ou une gaine. La norme y accorde une grande attention, car une mauvaise connexion ou un boîtier mal placé peut générer :
- des échauffements localisés
- une accessibilité complexe pour la maintenance
- des risques de court-circuit, voire d’incendie
La norme impose donc des exigences sur leur accessibilité, leur protection, leur positionnement et leur capacité.
Les exigences de la NF C 15-100 sur les boîtes de dérivation
1. Accessibilité obligatoire
Selon la NF C 15-100, toute boîte de dérivation doit rester accessible sans destruction des ouvrages. Cela signifie qu’on ne peut pas la sceller définitivement dans un plafond ou un mur sans trappe de visite.
« Les dispositifs de raccordement doivent être accessibles afin de permettre toute intervention, contrôle ou maintenance future. » (NF C 15-100, § 526.3)
2. Utilisation conforme à leur fonction
Les boîtes de dérivation ne doivent pas être détournées de leur usage. Par exemple, elles ne peuvent pas accueillir des appareils de commande comme des interrupteurs ou prises – la norme est claire sur ce point.
3. Choix de la taille et du volume
Il faut que la boîte offre un volume suffisant pour les connexions électriques en préservant les conducteurs d’une trop forte compression. Une surdensité de connexion est proscrite.
| Type de boîte | Utilisation recommandée | Capacité de conducteurs |
|---|---|---|
| Boîte étanche IP55 | Zones humides (salles de bain, extérieurs) | Jusqu’à 10 conducteurs |
| Boîte encastrée standard | Mur intérieur en placo | 6 à 8 conducteurs |
| Boîte de dérivation à bornes automatique | Connexions rapides et maintenance | Variable selon modèle |
4. Protections contre l’humidité et les chocs
La norme impose que l’indice IP des boîtes soit adapté à leur environnement. En pièce humide ou à l’extérieur, un IP44 ou IP55 est requis pour éviter condensation, corrosion ou pénétration d’eau.
5. Liaison équipotentielle et connexions sécurisées
Les masses doivent être reliées suivant les règles de la liaison équipotentielle. Toutes les connexions doivent être :
- fermement maintenues (dominos, bornes Wago, etc.)
- identifiables via des couleurs normalisées
- isolées proprement
Mise à jour de l’amendement 5 : ce qui change
L’amendement 5 de la norme NF C 15-100, entré en vigueur en 2015, a renforcé certains points sur les circuits de dérivation, notamment pour les installations neuves et les rénovations complètes.
ÉlectricitéNorme gaine électrique : ce que dit la NF C 15-100Voici la vidéo explicative par Legrand qui aide à mieux comprendre l’amendement :
Où ne pas installer une boîte de dérivation selon la norme NF C 15-100
- Derrière un mur maçonné sans accès
- Dans une gaine technique inaccessible

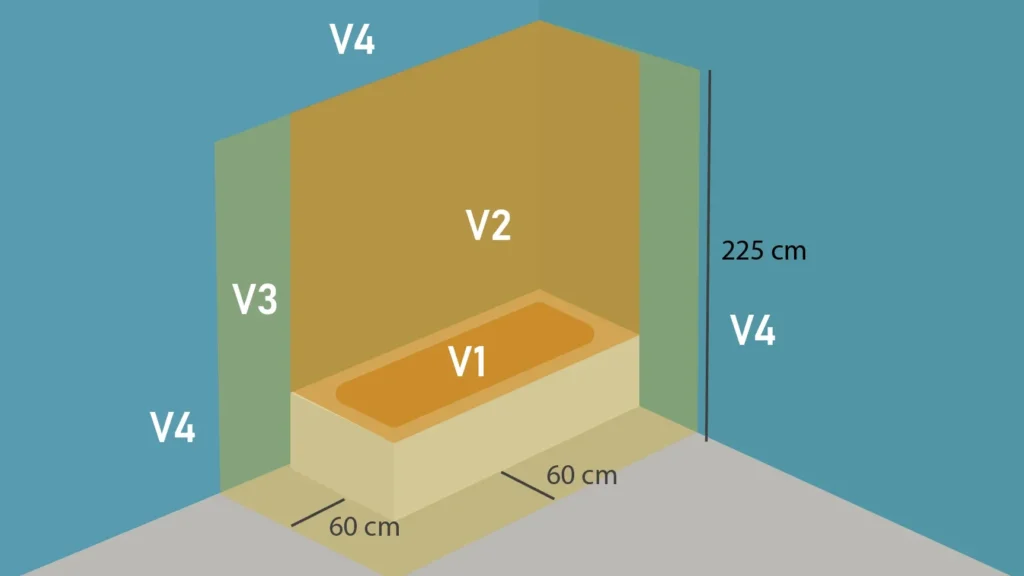

- Dans une salle de bain sans indice IP suffisant
- Dans un faux plafond non démontable
Et surtout, aucune boîte ne doit être située trop proche d’une source de chaleur importante ou dans un endroit sujet à des vibrations ou chocs répétés.
Boîte de dérivation pré-câblée : un choix conforme ?
La norme NF C 15-100 autorise les boîtes de dérivation pré-câblées, à condition qu’elles répondent aux mêmes exigences d’accessibilité, de connexion sécurisée et de repérage. Ces solutions sont idéales pour les rénovations rapides… à condition de ne pas négliger leur qualité d’assemblage.
« Tout dispositif préfabriqué doit être testé et certifié pour un usage conforme aux prescriptions de la norme. » (NF C 15-100, § 7.6)
