Branchement d’une thermopompe ou d’un climatiseur : souvent perçu comme un défi technique, cet exercice repose sur des règles simples mais précises. Afin d’obtenir des performances optimales et une sécurité maximale, chaque étape d’installation doit respecter les normes électriques, les spécificités des équipements et les contraintes de l’environnement. Voici un guide pour bien réaliser cette opération, dans une maison neuve ou en rénovation.
| 🔧 Étape | ✅ Point Clé |
|---|---|
| 1. Choix du système | Thermopompe = chauffage + climatisation 🌡️❄️ / Clim = froid uniquement |
| 2. Alimentation électrique | 240V, disjoncteur dédié (15-30A), fil conforme CRA/CEC |
| 3. Emplacement optimal | Ext. : bien ventilé // Int. : pièce centrale, sans obstacle 🏠 |
| 4. Circuit frigorifique | Tuyaux cuivre isolés, étanchéité testée à l’azote 🧪 |
| 5. Mise en service | Vide à 500 microns ✅ + fluide dosé précisément |
| 6. Sécurité & conformité | Mise à la terre obligatoire ⚡, attestation possible |
| 7. Optimisation & entretien | Filtres propres + mode éco + bien isolé = moins de 5 100 kWh/an 💡 |
💡 Bon à savoir : Installation par un maître électricien obligatoire au Québec. Respectez les saisons : printemps/automne = idéale pour l’équilibrage ! 🍃
Comprendre les principes d’une thermopompe et d’un système de climatisation
Avant tout branchement, il faut bien saisir le fonctionnement de ces équipements. Une thermopompe air-air capte la chaleur extérieure pour la transférer à l’intérieur en hiver, et inversement en été pour climatiser. Le circuit repose sur un cycle frigorifique composé de fluide réfrigérant, d’un condenseur, d’un évaporateur, d’un compresseur et d’un détendeur.
GuidesComment choisir la meilleure vasque pour sublimer vos orchidées ?La climatisation classique utilise le même principe mais ne permet que le fonctionnement en mode froid. Dans les deux cas, le rôle du compresseur est central : c’est lui qui fait circuler le fluide. L’efficacité dépend du bon équilibrage thermique et électrique du système, mais aussi de la conformité du branchement à l’installation.
Vérifier les prérequis techniques avant tout branchement
Alimentation électrique et puissance requise
Un branchement réussi commence par une alimentation électrique adéquate. La majorité des thermopompes nécessite :
- un disjoncteur dédié au panneau (entre 15A et 30A selon la puissance)
- une ligne dédiée en 240 V, sans interruption
- un bon dimensionnement du câblage pour éviter toute surchauffe
Vérifiez la plaque signalétique de l’équipement pour connaître l’intensité nominale, la tension requise et le fusible recommandé.
Respect des normes locales
Le Code canadien de l’électricité (CEC) fixe les bases à respecter pour les connexions électriques dans tout logement. Il est obligatoire de respecter également les normes CSA C22.2 et les exigences de votre municipalité.
« Tel que prescrit au Code de l’électricité du Québec, toute installation permanente doit être protégée par un disjoncteur bipolaire et respecter les CLR (conducteurs en ligne directe) certifiés. »
Choisir soigneusement l’emplacement des unités intérieure et extérieure

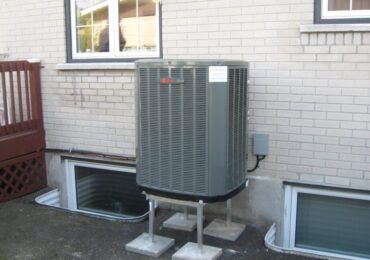

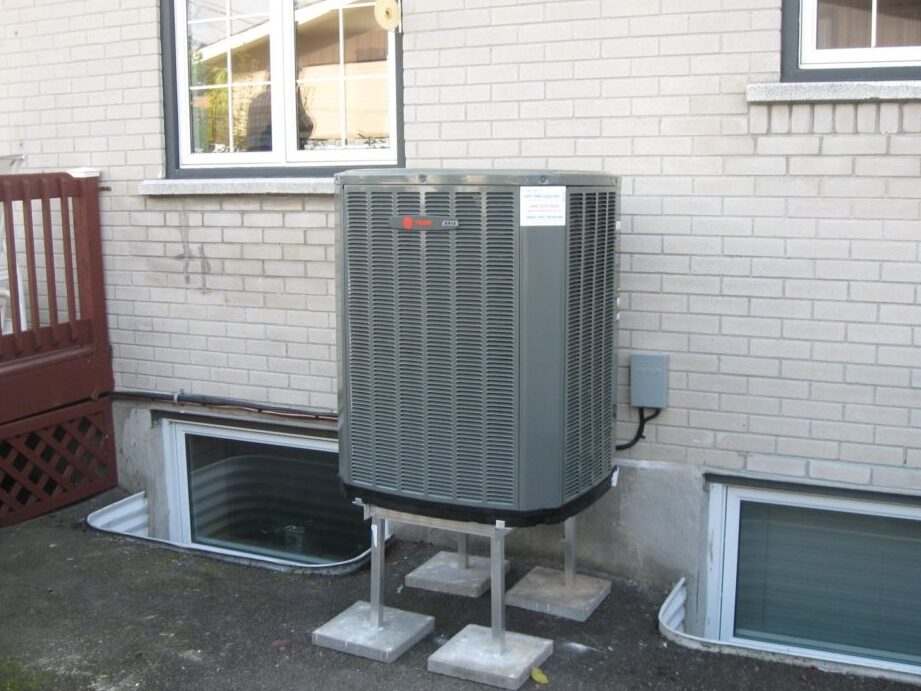

Unités extérieures : circulation de l’air et niveau sonore
L’unité extérieure doit être :
- installée sur une dalle stable ou fixée au mur avec des supports robustes
- dans un espace bien ventilé (minimum 30 cm autour)
- à l’abri du vent dominant et de la neige accumulée
Attention à l’évacuation des condensats et au bruit : éviter la proximité immédiate avec une chambre ou une terrasse.
Unités intérieures : diffusion et accès facile
Optez pour une pièce centrale, sans obstacle à moins de 1,5 m de l’unité. L’entretien futur doit pouvoir être réalisé facilement, pensez aux filtres et à l’accès pour nettoyer la turbine.
Mon conseil : Lors du positionnement de l’unité intérieure, anticipez l’orientation du flux d’air. Dirigez-le vers une zone dégagée, jamais directement sur un lit ou un bureau. Confort garanti, consommation réduite.
Préparer le bon outillage pour brancher une thermopompe
- Clés à molette et à couple
- Pompe à vide et manomètre double pression
- Détecteur de fuite et balance pour fluide frigorigène
- Perceuses, niveau à bulle, tournevis isolés
Utilisez une perceuse avec mèches adaptées au béton ou au bois selon les besoins de fixation. Ne pas oublier le kit de sécurité : gants, lunettes et masque si nécessaire.
Branchement du circuit frigorifique : méthodes et précaution
Raccordement des lignes frigorifiques
Les tuyaux en cuivre doivent être :
- isolés sur toute leur longueur
- raccordés à l’aide d’écrous flare correctement serrés (au couple prescrit)
- sans écrasement pour garantir le bon débit du fluide
Respectez les longueurs maxi recommandées par le fabricant. Elles varient souvent entre 15 et 30 m.
Contrôle de l’étanchéité
| Étape | Outil / Méthode | Durée conseillée |
|---|---|---|
| Test de pression à l’azote | Manomètre et azote sec | 10 à 20 min |
| Recherche de fuites | Détecteur électronique ou solution savonneuse | Jusqu’à absence totale de bulles |
Raccordement électrique : alimentation sécurisée et complète
Disjoncteur et protections
Installez un disjoncteur bipolaire en fonction de la puissance indiquée. Utilisez des fils de calibre adéquat (12AWG ou 10AWG en général).
Branchement à la borne électrique
Chaque conducteur, phase et neutre, doit être connecté solidement dans le bornier prévu. La mise à la terre est obligatoire.
« L’absence de mise à la terre sur un compresseur peut entraîner une décharge ou une détérioration prématurée de l’équipement. » – CSA C22.2 N° 236
Faire le vide, tester et charger en fluide frigorigène
Une pompe à vide est utilisée pour éliminer l’humidité et l’air du circuit. Le vide doit atteindre 500 microns pour garantir une performance durable.
Ensuite, réalisez un test de pression. Si tout est stable, introduisez progressivement le fluide frigorigène (R-410A ou R-32 selon le modèle) à l’aide d’une balance électronique, en respectant la quantité précisée.
Mise en service et contrôles de fonctionnement
Lancez l’appareil en mode chauffage ou froid selon la saison. Vérifiez :
- les pressions au manomètre
- la température de sortie d’air
- l’intensité sur les lignes électriques
L’installation de thermopompe est l’étape la plus sensible. En cas de doute ou de résultats incohérents, faites appel à un technicien certifié.
Mise en conformité et sécurité du branchement
Les organismes comme Hydro-Québec ou les municipalités exigent une attestation de conformité. Elle valide :
- le respect du code de l’électricité
- la mise à la terre
- l’intégrité du circuit frigorifique
Un document peut être demandé lors de reventes ou de demandes de subvention.
Optimisation énergétique et entretien post-branchement
Conseils pour réduire la consommation de votre thermopompe
Pour une maison de 100 m² équipée d’une climatisation réversible, la consommation moyenne est de 4 000 à 6 000 kWh/an. Une unité bien entretenue, dans une maison isolée, se stabilise autour de 5 100 kWh/an.
GuidesComment transformer votre étagère Ivar d’IKEA en un meuble unique ?Le COP (coefficient de performance) influence directement la consommation. Il est donc utile de :
- nettoyer les filtres chaque trimestre
- programmer l’appareil selon vos horaires de présence
- activer le mode économie dans les périodes transitoires
Erreurs fréquentes à éviter lors du branchement
- Surcharger le circuit frigorifique (risque de surpression)
- Oublier la mise à la terre (non conforme et dangereux)
- Utiliser du câble non certifié pour 240 V
- Installer l’unité extérieure dans une cour intérieure peu ventilée
FAQ – Questions fréquentes des propriétaires
Faut-il obligatoirement un électricien pour le branchement ?
Oui, au Québec, tout raccordement sur le panneau électrique doit être fait par un maître électricien ou un salarié sous permis. Pour l’ensemble du système, un spécialiste comme Simetek garantit un résultat conforme.
Quelle est la distance maximale entre les deux unités ?
La longueur maximale varie avec chaque marque. En général : entre 15 et 30 mètres.
Quelle est la meilleure saison pour brancher ?
Le printemps et l’automne sont recommandés, car les charges de fluide s’équilibrent plus facilement à des températures modérées.
